Die originalen ÖSTLING Schablonen für das elektrolytische Markieren

Langzeitschablonen

Langzeitschablonen für statische (gleichbleibende) Beschriftungen wie z.B. Logos, Produkt- und Typenbezeichnung, Chargennummern, Warenzeichen, Barcodes, Zahlen oder dekorative Markierungen.

Täglich werden bei uns durchschnittlich 500 Signierschablonen verschiedenster Größen für elektrolytische Markiervorgänge produziert und an Kunden weltweit aus unterschiedlichsten Branchen versandt.

In unserer Schablonen-Abteilung werden Ihre Vorlagen oder Ideen wunschgemäß umgesetzt. Schablonen mit einer Abmessung von bis zu 700 x 400 mm können, dank der langjährigen Erfahrung unser Mitarbeiter und optimaler Prozessabläufe, schon innerhalb eines Werktages nach Freigabe versendet werden. Darüber hinaus bieten wir XXL Sonderformate auf Anfrage an.

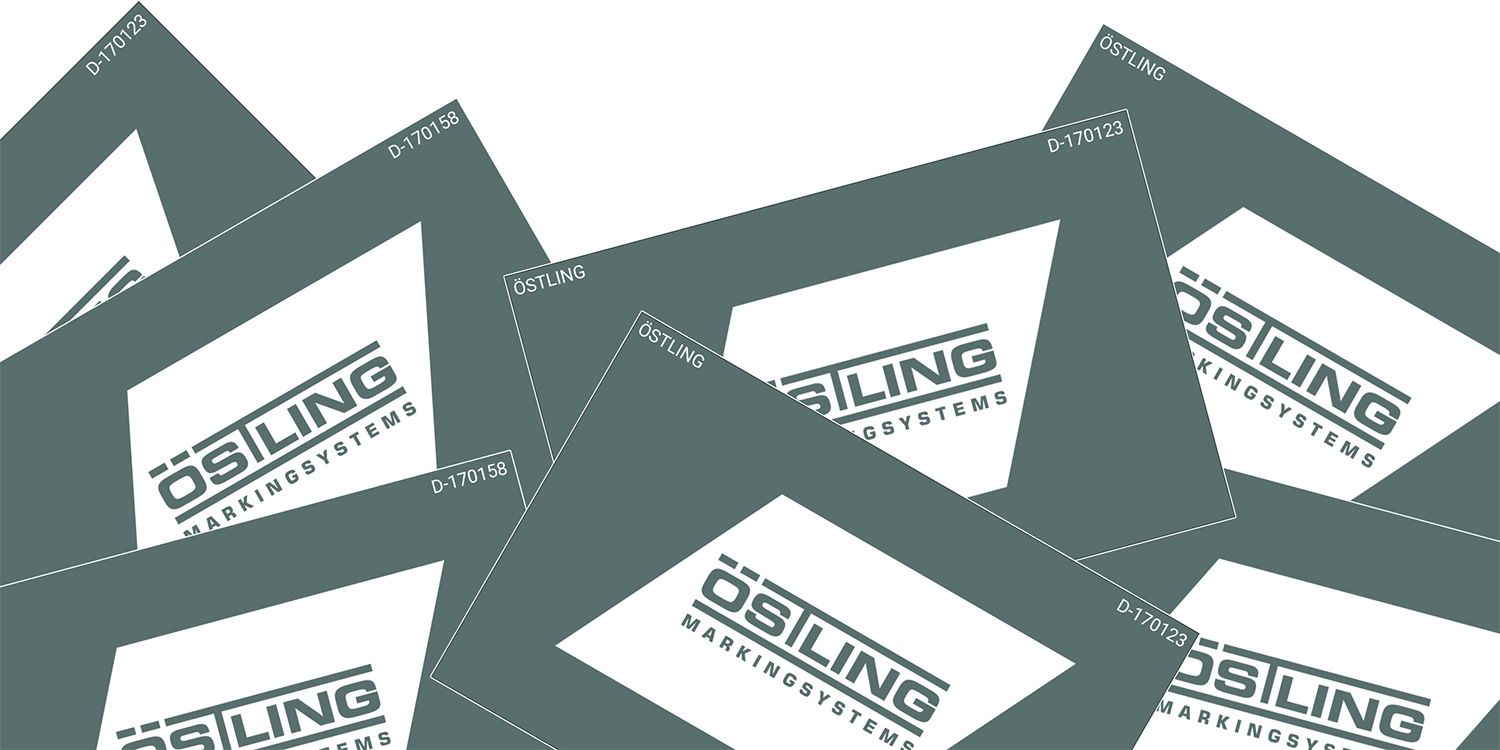

EXEL Langzeitschablonen

Die EXEL Langzeitschablonen sind geeignet für Auflagen bis zu 5.000* Markierungen.

EXELDUPLEX Langzeitschablonen

Die EXELDUPLEX Langzeitschablonen sind bestens geeignet für Großauflagen bis zu 10.000* Markierungen.

Markieren Sie MEHR*
Markieren Sie DUNKLER*
Sparen Sie ZEIT*

* Diese Angaben sind nur dann gewährleistet, wenn Sie Verbrauchsmaterialien und eine Steuerung von ÖSTLING nutzen und die Schablonen entsprechend unserer Empfehlungen verwenden.

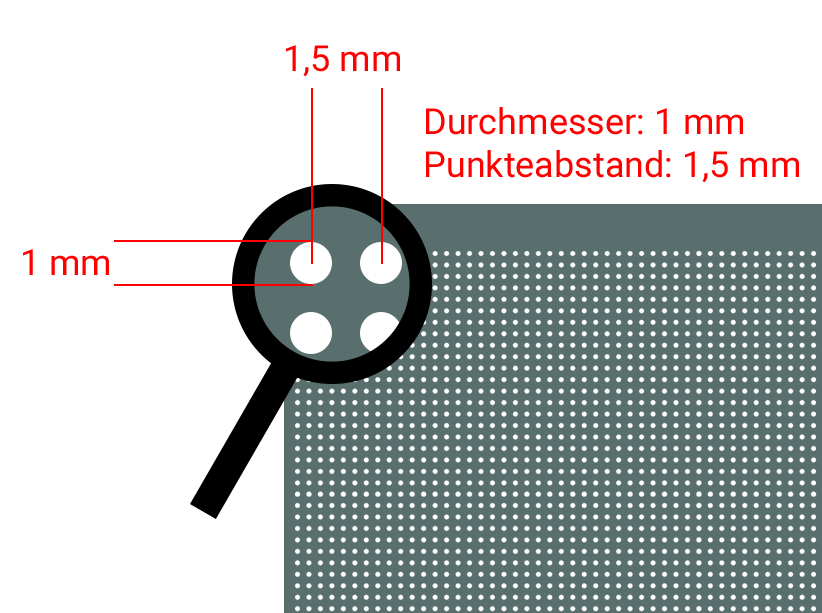

Rasterschablonen

Rasterschablonen dienen zur Bewegungs- und Verformungsanalysen von Bauteilen. Dank der Rastermarkierung auf Bauteilen bzw. auf Metallen und bestimmten Messgeräten können Oberflächen und auch interne Strukturen gemessen und gescannt werden. Durch die Messung der Rastermarkierung können Qualitätsprobleme identifiziert, analysiert und behoben werden.

Mögliche Raster

  • Punkteraster
  • Kreisraster
  • Quadratraster
  • Kreis+Kreuz Raster

Varianten

  • Punkte, Kreise, Quadrate,…
  • gefüllt oder nur mit Kontur
  • verschiedene Abstände,
  • Größen/Durchmesser
  • Format: DIN A4, A3,…
  • Optional: Auf Metallrahmen aufgespannt

Kurzzeitschablonen

Für flexible, sich häufig ändernde, Markierungen wie z.B. Seriennummern, Typenschilder und individualisierte Datamatrixcodes sind unsere Kurzzeitschablonen ideal geeignet.

Grundsätzlich unterscheiden wir dabei zwei unterschiedliche Typen von Kurzzeitschablonen:

  • Kurzzeitschablonen als Schablonenpapier mit einer speziellen Beschichtung (erhältlich in unterschiedlichen Farben und Größen)

Diese Art von Kurzzeitschablonen lassen sich mit einem Nadeldrucker, einer Schreibmaschine (elektrisch oder mechanisch) oder durch einfaches abtragen der obersten Schicht bearbeiten.

  • Kurzzeitschablonen als Thermodirektschablonen mit einer thermosensitiven Beschichtung (erhältlich in weiß, verschiedenen Größen und Ausführungen)

Diese Art von Kurzzeitschablonen lassen sich mit diversen Thermodruckern bearbeiten. Für die Stand-Alone-Geräte der P-Touch-Reihe bieten wir Ihnen die Kassettenvariante und für die Desktopdrucker das Thermopapier auf Rolle an.

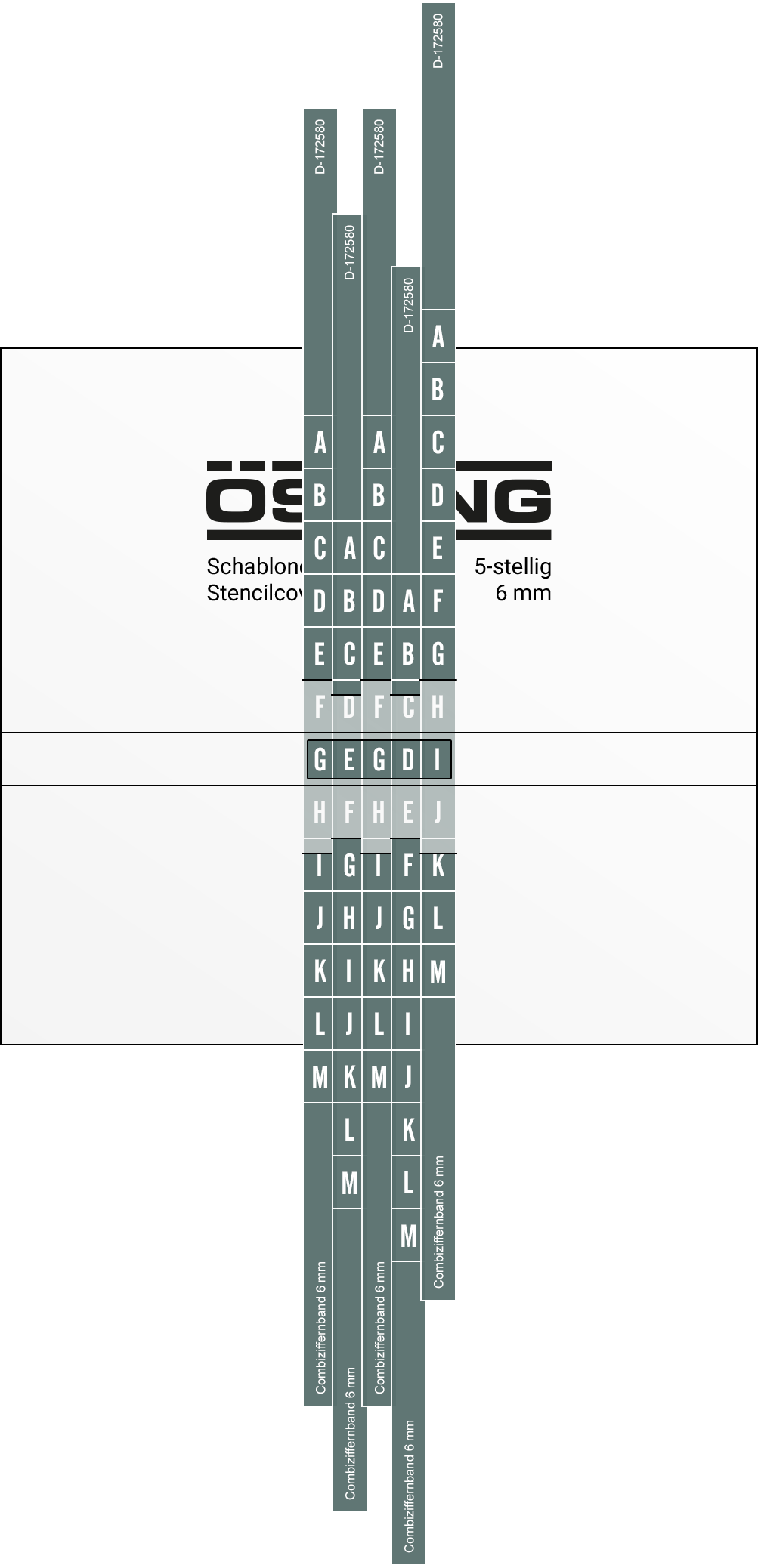

Combibänder

Mit den Combibänder (oder auch Combiziffernbänder) können Sie jede beliebige Serien- bzw. Zeichnungsnummer oder auch ein Datum elektrolytisch auf Ihr Produkt markieren. Auch hier sind verschiedene Kombinationen möglich. Ziffern, Buchstaben, Sonderzeichen oder auch ein Logo können integriert werden.

Die Reihenfolge der Zahlen- oder Buchstabenkombination lässt sich durch das manuelle Ziehen der Bänder verstellen.

Zahlen- & Buchstabenstreifen

Zahlen und Buchstabenstreifen sind standardmäßig von A-Z, a-z, 0-9, . , – / verfügbar. Die Schablonenstreifen sind fest im Schablonenschutz verklebt. Verschiedene Kombinationen von Buchstaben, Zahlen, Sonderzeichen sind ebenfalls möglich. Die Streifen eignen sich gut für einzelne Zahlen- bzw. Buchstabenmarkierungen.

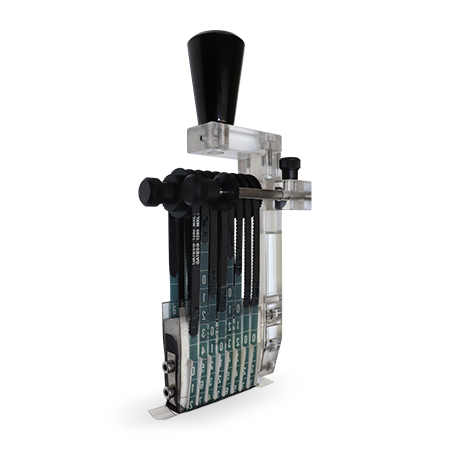

System VARIO

Das System VARIO eignet sich hervorragend für große Buchstaben, Zahlen und Sonderzeichen ab 30 mm Schrifthöhe. Durch die austauschbaren einzelnen Stellen können beliebige Variationen erstellt werden. Dank der einfachen Handhabung können die einzelnen Stellen schnell ausgetauscht werden.

Schablonenschutz

Der Schablonenschutz dient als zusätzliche Verstärkung, Schutz und Rahmen bzw. Erweiterung für die Schablone.
Die Schablone wird auf den Schablonenschutz fest aufgeklebt geliefert, sodass diese sich während des Markiervorgangs nicht ablösen kann.
Der Schablonenschutz kann auch einzeln zum selbst aufkleben angeboten werden.

Dateitypen

Die folgenden Dateitypen können von uns zur Herstellung von Signierschablonen verwendet werden

Bestmögliche Vektordateiformate:

.cdr, .plt, .eps, .ai, .pdf, .dxf, .svg

Ebenfalls gut zu verarbeiten sind hochaufgelöste schwarz/weiß Bitmap-Dateien in den Formaten:

.cpt, .bmp, .jpg/.jpeg, .tiff, .gif, .wmf, .psd, .png

Für Schablonen nur mit Text:

.txt, .rtf, .pdf, .htm/.html, Office Formate (Word, Excel, PowerPoint) oder einfach per E-Mail
Wichtig: Schriftart und Schrifthöhe mit angeben!

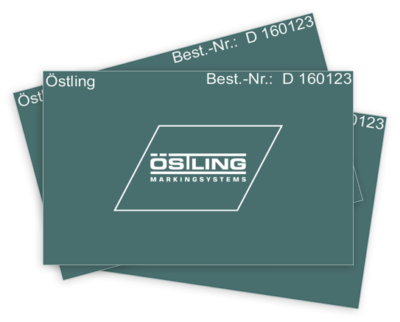

Einfache Nachbestellmöglichkeit!

Mit den Schablonennummern (zum Beispiel: D-180458), mit der jede unserer Schablonen versehen wird, können Sie einfach und unkompliziert nachbestellen. Sie zahlen bei einer Nachbestellung in der Regel weniger als 25% gegenüber der Erstbestellung!

Unser Schablonenarchiv umfasst mittlerweile mehrere Hunderttausend Schablonen die jederzeit reproduzierbar sind. Bei Nachbestellungen fallen gewisse Faktoren weg, weswegen diese einen Bruchteil einer Neubestellung kosten.

Der Gesamtpreis für Neubestellungen setzt sich aus den Schablonenkosten und den Entwicklungskosten zusammen. Im Falle einer Nachbestellung zahlen Sie lediglich die reinen Schablonenkosten!

Schablonenkosten

Kosten für die eigentliche Schablone. Dieser Preis ist abhängig von der Größe und dem Material.

Entwicklungskosten

Dies sind die Kosten für den benötigten Reprofilm, dessen Entwicklung und Archivierung. Die Entwicklungskosten sind abhängig von der Größe des Reprofilms welche mit der Größe der Schablone identisch ist. Sollten Sie uns einen verwertbaren Reprofilm zur Verfügung stellen, entfallen diese Kosten. Die Entwicklungskosten sind nur einmal pro Schablone fällig, bei Nachbestellungen entfallen diese Kosten.

Satzkosten

Wir berechnen keine Satzkosten.

Sondergrößen

Alle möglichen Sondergrößen sind auf Anfrage erhätlich.

Ihre Anfragen können Sie uns per E-Mail zuschicken:
E-Mail: stencil@ostling.com
