als Einbaupräger zur Integration in der industriellen Automation
PinMark Einbaupräger zur Integration in der industriellen Automation
Keine Einschränkung in Ihren Automations-Konzepten.
Die PinMark Einbaupräger sind exakt auf die Bedürfnisse der industriellen Automation ausgelegt. Ob in Fertigungslinien und/oder integriert in Sondermaschinen: Durch die nahezu beliebige Positionierung der Prägeköpfe, bei gleichzeitig kompakten Abmessungen, müssen Sie bei Ihren Anforderungen zur Metall-Kennzeichnung keine Kompromisse eingehen.
In Kombination mit unseren innovativen und bewährten Markiersteuerungen wird die Funktionalität der Geräte optimal an Ihre Applikationen angepasst. Modernste Schnittstellen (RS-232, USB, Ethernet) und die Einhaltung von Schutzklassen bis zu IP65 sorgen für Flexibilität und Zuverlässigkeit – auch in extremen Arbeitsumgebungen.
Die ÖSTLING Einbaupräger unterscheiden sich hauptsächlich durch die Größe des jeweiligen Beschriftungsfeldes. Im Folgenden können Sie die technischen Daten der jeweiligen Modelle in Kurzform einsehen.
Zur besseren Integrierbarkeit bieten wir Ihnen die folgenden Konstruktionsdateien im PDF und STP/ZIP Format an:

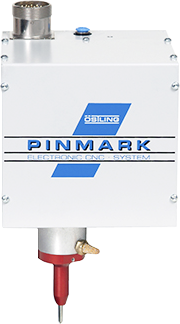

| PinMark Einbaupräger 3/5 E | |
|---|---|
| T x B x H | 111 x 111 x 203 mm |
| Gewicht | 1,8 Kg |
| Markierfeld | 30 x 50 mm |
| Auflösung | 0,1 mm |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112, UMC eco |
| Nadelsystem | WE3, WE3 lang, WP3 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 6 bar, 6 mm Luftanschluss |

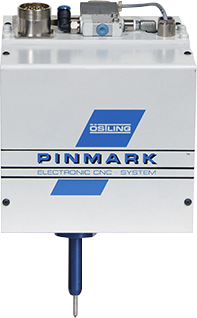

| PinMark Einbaupräger 4/6 E | |
|---|---|
| T x B x H | 150 x 145 x 252 mm |
| Gewicht | 3,8 Kg |
| Markierfeld | 40 x 60 mm |
| Auflösung | 0,1 mm |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112, UMC eco |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 6 bar, 6 mm Luftanschluss |

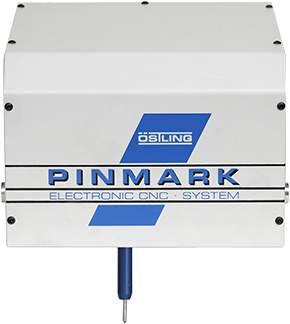

| PinMark Einbaupräger 5/10 E | |
|---|---|
| T x B x H | 165 x 190 x 132 mm |
| Gewicht | 3,9 Kg |
| Markierfeld | 50 x 100 mm |
| Auflösung | 0,1 mm |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112, UMC eco |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 6 bar, 6 mm Luftanschluss |
| PinMark Einbaupräger 5/10 E | |
|---|---|
| T x B x H | 165 x 190 x 132 mm |
| Gewicht | 3,9 Kg |
| Markierfeld | 50 x 100 mm |
| Auflösung | 0,1 mm |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112, UMC eco |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 6 bar, 6 mm Luftanschluss |
Nadelpräger-Zubehör für Nadelprägesysteme, Nadelpräger und Nadelritzer
Für Sie halten wir ein vollständiges Sortiment an Zubehörteilen bereit, damit Sie das volle Potential Ihres Markiersystems zur Metall-Kennzeichnung ausschöpfen können. Hier einige Beispiele für den Nadelpräger-/Ritzer-Bereich:
Rotationsachsen für runde Teile, damit die Markiernadel immer perfekt zu dem zu markierenden Objekt steht
Höhenachsen in allen Ausführungen (Hand, Elektrisch, Pneumatisch, Vollautomatisch)
Barcodescanner zum praktischen Einlesen und Aktivieren von zu markierenden Daten
2D-Code Kameras zum maschinellen Auslesen zuvor markierter Daten
Nadelsysteme für verschiedenste Applikationen, Materialien und Härtegrade
Unterschiedliche Gehäusevarianten damit die Östling Nadelpräger / Ritzer perfekt in Ihre Betriebsumgebung passen
Ersatzteile aller Art direkt vom Hersteller – Qualität Made in Germany
Weitere Informationen über Nadelpräger Zubehör finden Sie hier.
