PinMark Nadelritzer
zur Integration in beliebige industrielle Automationskonzepte – ohne Einschränkungen
Einbauritzer von Östling zur Integration in beliebige industrielle Automationskonzepte – ohne Einschränkungen
Die Einbauritzer der PinMark-Reihe sind auf höchste Anforderungen der industriellen Automation ausgelegt.
Ob in Fertigungslinien und/oder integriert in Sondermaschinen. Durch die nahezu beliebige Positionierung der Ritzköpfe, bei gleichzeitig kompakten Abmessungen, ist eine Einbindung meist problemlos möglich.
In Kombination mit unserer innovativen Steuerung UMC112 wird die Funktionalität der Geräte optimal an Ihre Applikationen angepasst. Modernste Schnittstellen sorgen für Flexibilität und Zuverlässigkeit – auch in extremen Arbeitsumgebungen.

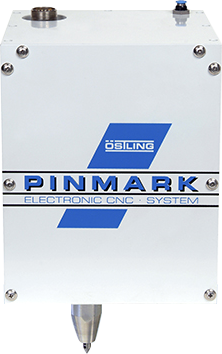

| PinMark Einbauritzer 4/6 SP/RE | |
|---|---|
| T x B x H | 200 x 200 x 345 mm |
| Gewicht | 12,2 Kg |
| Markierfeld | 40 x 60 mm |
| Geräuschpegel | Ca. 21 dB (A) |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112 |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 4 bar, 8 mm Luftanschluss |
| PinMark Einbauritzer 8/14 SP/RE | |
|---|---|
| T x B x H | 265 x 426 x 255 mm |
| Gewicht | 20,5 Kg |
| Markierfeld | 80 x 140 mm |
| Geräuschpegel | Ca. 21 dB (A) |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112 |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 4 bar, 8 mm Luftanschluss |

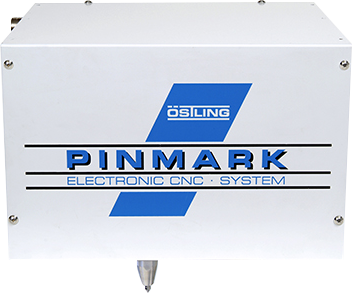

| PinMark Einbauritzer 15/20 SP/RE | |
|---|---|
| T x B x H | 335 x 486 x 260 mm |
| Gewicht | 23,9 Kg |
| Markierfeld | 150 x 200 mm |
| Geräuschpegel | Ca. 21 dB (A) |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112 |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 4 bar, 8 mm Luftanschluss |
| PinMark Einbauritzer 15/30 SP/RE | |
|---|---|
| T x B x H | auf Anfrage |
| Gewicht | auf Anfrage |
| Markierfeld | 150 x 300 mm |
| Geräuschpegel | Ca. 21 dB (A) |
| Geschwindigkeit | abhängig von Markierparametern |
| Steuerung | UMC 112 |
| Nadelsystem | WE2, WE2 lang, WP2 |
| Energie | 230V, 50Hz / optional 115V, 60Hz |
| Druckluft | max. 4 bar, 8 mm Luftanschluss |
Nadelpräger-Zubehör für Nadelprägesysteme, Nadelpräger und Nadelritzer
Für Sie halten wir ein vollständiges Sortiment an Zubehörteilen bereit, damit Sie das volle Potential Ihres Markiersystems zur Metall-Kennzeichnung ausschöpfen können. Hier einige Beispiele für den Nadelpräger-/Ritzer-Bereich:
Rotationsachsen für runde Teile, damit die Markiernadel immer perfekt zu dem zu markierenden Objekt steht
Höhenachsen in allen Ausführungen (Hand, Elektrisch, Pneumatisch, Vollautomatisch)
Barcodescanner zum praktischen Einlesen und Aktivieren von zu markierenden Daten
2D-Code Kameras zum maschinellen Auslesen zuvor markierter Daten
Nadelsysteme für verschiedenste Applikationen, Materialien und Härtegrade
Unterschiedliche Gehäusevarianten damit die Östling Nadelpräger / Ritzer perfekt in Ihre Betriebsumgebung passen
Ersatzteile aller Art direkt vom Hersteller – Qualität Made in Germany
Weitere Informationen über Nadelpräger Zubehör finden Sie hier.
