ALL IN ONE Lasersysteme
Von InfraROT bis GRÜN

Highlights

Design

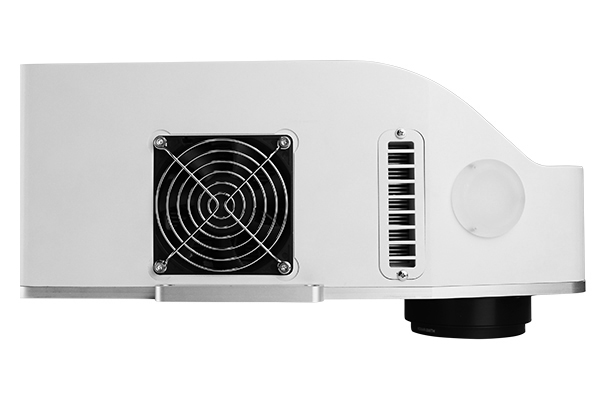

Kompaktes, robustes Gehäuse im leichten Monoblockdesign

DPSS-Laser

Voll integrierter, ultra-kompakter All-In-One gütegeschalteter DPSS-Laser mit extrem hoher Lebensdauer

Höchste Sicherheit

Zwei sichere Eingänge bis
PL e (Kat. 4) nach EN ISO
13849-1

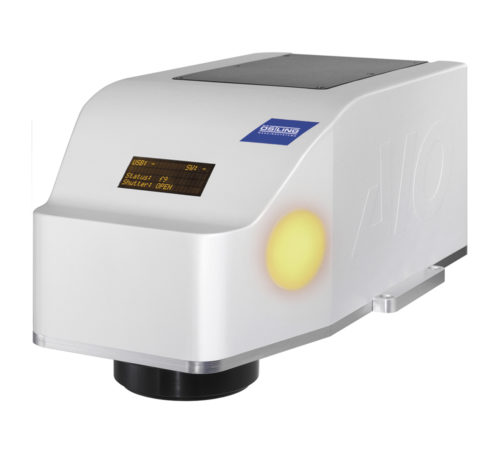

AIO ist der kompakteste gütegeschaltete DPSS Laser für ausgezeichnete Laserbeschriftungen. AIO Lasersysteme werden in einem robusten und leichten Monoblockdesign angeboten und ermöglichen eine Vielzahl unterschiedlichster Markieranwendungen, die auch für die Mikrobearbeitung geeignet sind.

Durch das „All In One“ Gehäuse-Design kann auf externe optische Faserleiter und andere empfindliche Kabelverbindungen für die Systemintegration verzichtet werden. Die einfache und sichere Integrierbarkeit, auch in beengten Platzverhältnissen, ist ein weiteres Plus des AIO.

Mehr als eine USB- oder Netzwerkverbindung zu einem handelsüblichen PC wird nicht benötigt, um die AIO-All-In-One-Lasersysteme anzusteuern. Das kompakte Monoblockdesign des AIOs vereint Resonator und Laserquelle, so dass sowohl das Rack als auch der Fiber, der üblicherweise das Verbindungsstück zwischen Optik und Versorgungseinheit ist, entfallen. Die Kommunikation erfolgt wahlweise per USB oder Ethernet. Die Entfernung zur Workstation kann daher nahezu beliebig sein und der Markiervorgang ohne weiteres von der Ansteuerung räumlich entkoppelt werden. Im Vergleich zu herkömmlichen Lasersystemen ist die industrielle Anbindung und Integration wesentlich vereinfacht worden.

Der AIO ist standardmäßig mit zwei separaten Sicherheitskreisen für Not-Halt und Schutztür ausgestattet und erfüllt die Anforderungen des Performance Level e (PL e / Kat. 4) nach EN-ISO 13849-1. Dadurch ist eine sichere und direkte Integration komfortabel realisierbar.

Die Kompaktheit, hohe Unempfindlichkeit gegenüber Störeinflüssen und die sehr benutzerfreundliche Handhabung ermöglichen eine ausgezeichnete Betriebsflexibilität und garantieren ein optimales Kosten-/Leistungsverhältnis. Mit AIO Lasersystemen lässt sich auf einfache und kostengünstige Weise ein breites Materialspektrum markieren, für das sonst mehrere Beschriftungslaser notwendig wären.

Die hohe Pulsspitzenleistung und die hervorragende Strahlqualität machen AIO All-In-One Lasersysteme zum idealen Partner für die anspruchsvollsten industriellen Anwendungen in Bezug auf Laserbeschriftungen. AIO All-In-One Lasersysteme können entweder an einem Handarbeitsplatz (Workstation) oder aber auch als Integrationskomponente in einer automatisierten Anlage verwendet werden.

Wettbewerbsfähig im Fiber-Segment

Die Diodenstandzeit der AIO Serie steht denen der Fiberlaser in nichts nach, wobei im Wartungsfall hier lediglich der Wechsel des Diodenmoduls notwendig ist. Im Gegensatz hierzu steht beim Fibersystem in den meisten Fällen ein Austausch der gesamten Lasereinheit mit einhergehendem kompletten Stop der Laserkennzeichnung an.

Besonders effizient ist neben der Wartung auch die Energiebilanz des AIO Lasers.

Die Östling AIO Familie ist in den Varianten AIO P, AIO M, AIO G und AIO G+ erhältlich. Sämtliche AIO Ausführungen sind rein luftgekühlt und benötigen keine zusätzliche Wasserkühlung.

Weitere Besonderheiten

  • Installation
    Reduzierter Installationsaufwand, Systema 2 Bibliothek und 3D STEP Modell auf Anfrage erhältlich
  • Schnittstellen
    Galvanisch isolierte Schnittstellen (E/A’s, USB, Ethernet), Optional Profinet/ProfiBus integration
  • Wartung
    Wartungsarm, nahezu geräuschloser Betrieb möglich
  • Qualität
    Unübertroffen flexibel bei hoher Qualität
  • Kühlung
    Thermoelektrische Luftkühlung
  • Entwicklung
    Viele Systemkomponenten aus eigener Entwicklung
  • OEM
    OEM-Modelle und Komplettlösungen vorhanden
  • Software
    Bedienfreundliche Software unter Windows XP / 7 / 8 / 10
  • Sondermaschinenbau
    Durch hauseigene Sondermaschinenbau exakt an ihre Bedürfnisse angepasst

0%


    Wellenlänge1064 nm1064 nm532 nm532 nm
    Laserklasse
    Pulsfrequenz10 KHz - 100 KHz10 KHz - 100 KHz10 KHz - 100 KHz1 KHz - 100 KHz
    Pulslänge15 - 70 ns7 - 35 ns10 - 50 ns2 - 10 ns
    Strahlqualität< 1.5< 2< 2< 1.5
    Elektrische Versorgung
    24 V DC max 14 A (Netzteil optional erhältlich)
    Kühlung
    Luftgekühlt durch integrierten thermostatischen Lüfter
    Gewicht
    12 Kg | Netzteil (optional) 1,3 Kg
    Hardwareschnittstellen
    USB, Ethernet, 3 Schrittmotor-Achsen, galvanisch isolierte Schnittstellen (E/A's, USB, Ethernet),
    zwei sichere Eingänge bis PL e (Kat. 4) nach ISO 13849-1
    Softwareschnittstellen
    VBScript, ActiveX
    Software
    XS Designer
    Betriebssystem
    Win XP, Win 7, Win 8, Win 10
    Zeichensätze
    Format: TrueType Fonts (gefüllt und ungefüllt), Single Line Fonts, PostScript Fonts
    Ausrichtung: frei drehbar
    Zeichenabstand: frei wählbar
    Kreisbogenschrift: frei skalier- und justierbar
    Grafik
    Elemente: Linien, Rechtecke, Kreise (gefüllt und ungefüllt), Splinefunktion
    Grafikimport: Vektor (HPGL/PLT), Bitmap (BMP, JPG, GIF)
    Codes
    Strichcodes: Code 2/5, Code 3/9, Code 128, EAN 8/13, UPC
    2D Codes: DataMatrix, PDF 417, QR-Code, Code 16K
    DXF-Format
    Insgesamt mehr als 60 verschiedene 1D und 2D Codes
    Weitere Features
    Flexible Seriennummern, Datum- und Zeitfunktionen
    Frei programmierbares Scriptinterface zur Verarbeitung variabler Daten aus Unterprogrammen
    Text- und Datenübergabe aus Datenbanken (ODBC)
    Excel-Tabellen | TCP/IP-Client
    Benutzerdefinierte Masken
    Umfangreiche Programmhilfen und Funktion
    Optionen
    Programmierbare X-, Y-, Z-, Rotations-Achse (bis zu 3 möglich)
    Zusätzliche Laserdiode als optische Fokussierhilfe
    Absaugsysteme, Profinet / ProfiBus, AS-i Master integriert
    Fernbedienung mittels externer Command Box (z.B. Start/Stop, Not-Halt)
    Laden...
    Für unsere verschiedenen Lasermarkiersysteme halten wir ein umfangreiches Sortiment an Zubehörteilen bereit. Mit verschiedenen Optionen können Sie die Funktionen unserer Markierlaser erweitern. Unten stehend sind einige Beispiele für unser umfassendes Zubehörangebot im Laser-Bereich aufgelistet:

    • Verschiedene Gehäusevarianten für Komplettlösungen
    • Rotationsachsen für runde Teile, damit der Bearbeitungsabstand und Laserstrahl immer perfekt und präzise zum zu markierenden Objekt steht
    • Höhenachsen in allen möglichen Ausführungen (Hand, Elektrisch, Pneumatisch, Vollautomatisch)
    • Achsensteuerung UMC box Laser zum Ansteuern von zwei Zusatzfunktionen, wie zum Beispiel Höhenachse und Positionierungsachse. Aber auch Rundschalttisch und Magazin sind steuerbar. Durch dieses optionale Laser-Zubehör lassen sich Zykluszeiten der Laserbeschriftung stark verkürzen.
    • Barcodescanner zum praktischen Einlesen und Aktivieren von zu markierenden Daten
    • Kamerasysteme zum automatischen maschinellen Auslesen zuvor markierter Daten wie beispielsweise 1D, 2D und DataMatrix-Codes (Bitte werfen Sie einen Blick auf unsere Informationen zu HIBC und GS1)
    • Linsen für verschiedene Applikationen / Markierfeldgrößen und Werkstücke / Materialien
    • Ersatzteile aller Art für unsere Markierlaser
    • Laserschutzbrillen für verschiedene Wellenlängen auf Anfrage erhältlich

    Anybus Communicator PROFINET IRT

    Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/422/485) in ein PROFINET-IRT-Netzwerk integrieren.
    Der Anybus Communicator ist ein praxiserprobter und zuverlässiger Protokoll-konverter, der nicht vernetzte Geräte mit PROFINET-IRT verbindet. Der Com-municator führt eine intelligente Protokollumsetzung durch und stellt die seriel-len Daten der übergeordneten SPS als E/A-Daten zur Verfügung.
    Der Communicator ist ein kompaktes Stand-alone-Gateway für IP20 und Hut-schienenmontage, das eine 24-Volt-Spannungsversorgung benötigt. Er erfüllt die aktuelle PROFINET-IRT-Spezifikation und wurde erfolgreich auf Netzwerk-Kompatibilität getestet.

    Weitere Informationen über Laser Zubehör finden Sie hier.

    Die Software XS Designer kombiniert Beschriftungssoftware, CAD-Editor, Parameter- und Schnittstellen-Verwaltung, Ablaufprogrammierung und Diagnose-Tools. Diese Windows-basierte Beschriftungssoftware macht Lasertechnik einfach beherrschbar.

    Weitere Informationen über die Software XS Designer finden Sie hier.
