Typenschildmagazin
Magazin laden – automatisch markieren – auswerfen – fertig

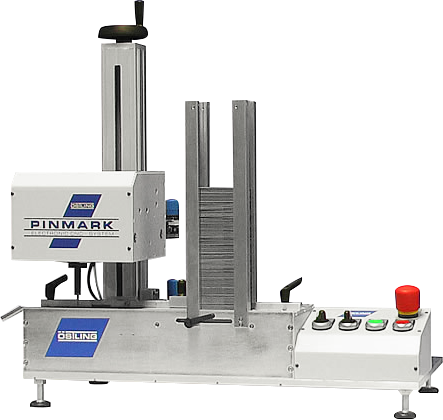

Typenschildmagazin TM 100 – Typenschilder auf einfachste Weise prägen mit dem PinMark Nagelpräger – Typenschildmagazin TM 100

Magazin laden – automatisch markieren – auswerfen – fertig

Das Typenschildmagazin TM 100 ist direkt aus den Wünschen unserer Kunden hervorgegangen. Es kann schnell und einfach individuell an Ihre jeweiligen Bedürfnisse angepasst werden.

Aufgrund seiner einfachen und leichten Bauweise arbeitet das Gerät absolut prozesssicher. Nach der Befüllung kann das Typenschildmagazin TM 100 voll- und halbautomatisch eingesetzt werden und lässt sich problemlos mit allen Östling PinMark-Nadelprägern kombinieren.

Prozessbeschreibung

Das Typenschildmagazin wird zunächst per Hand geladen. Nach Drücken des Startknopfes werden die Typenschilder automatisch durch einen pneumatisch angetriebenen Schiebeschlitten unter den Markierkopf geschoben, fixiert, markiert und anschließend in einen Auffangbehälter mit der gewünschten Metallgravur ausgeworfen.

Optional können die markierten Schilder mit dem Typenschildmagazin TM 100 in einem Stapelmagazin nach dem FIFO-Prinzip abgelegt werden. Prinzipiell sollten die Typenschilder völlig gratfrei sein. Das System arbeitet im Automatik-Modus autark. Das heisst entweder bis das Magazin vollständig entleert, oder eine voreingestellte Anzahl von Schildern graviert ist.

Typenschildmagazin TM 100
T x B x H600 x 580 x 300 mm
Gewicht24 Kg (inklusive Nadelpräger PinMark 5/10 und Z-Achse)
Fassungsvermögen300 mm
Taktzeit0,1 mm
TypenschildgrößeMin. 32 x 30 mm / Max. 100 x 100 mm
GrößeneinstellungStufenlos
OptionalStapelfunktion
Energie100-230 V / 50/60 Hz
Druckluftmax. 6 bar, 6 mm Luftanschluss
Laden...

Nadelpräger-Zubehör für Nadelprägesysteme, Nadelpräger und Nadelritzer

Für Sie halten wir ein vollständiges Sortiment an Zubehörteilen bereit, damit Sie das volle Potential Ihres Markiersystems zur Metall-Kennzeichnung ausschöpfen können. Hier einige Beispiele für den Nadelpräger-/Ritzer-Bereich:

  • Rotationsachsen für runde Teile, damit die Markiernadel immer perfekt zu dem zu markierenden Objekt steht

  • Höhenachsen in allen Ausführungen (Hand, Elektrisch, Pneumatisch, Vollautomatisch)

  • Barcodescanner zum praktischen Einlesen und Aktivieren von zu markierenden Daten

  • 2D-Code Kameras zum maschinellen Auslesen zuvor markierter Daten

  • Nadelsysteme für verschiedenste Applikationen, Materialien und Härtegrade

  • Unterschiedliche Gehäusevarianten damit die Östling Nadelpräger / Ritzer perfekt in Ihre Betriebsumgebung passen

  • Ersatzteile aller Art direkt vom Hersteller – Qualität Made in Germany

Weitere Informationen über Nadelpräger Zubehör finden Sie hier.
